Software Arduino IDE: Cara Download, Instal, dan Fungsinya

software arduino ide

Software Arduino IDE adalah salah satu hal dibutuhkan dalam membuat project Arduino selain papannya.

IDE sendiri adalah singkatan dari Integrated Development Environment yang bisa diartikan sebagai lingkungan terintegrasi untuk melakukan pengembangan.

Dikatakan lingkungan, karena melalui software inilah Arduino diprogram untuk menjalankan fungsi-fungsi menurut sintaks program tertentu.

Software untuk Arduino ini memiliki bahasa pemrogramannya sendiri, yaitu bahasa C yang telah disederhanakan serta dilengkapi dengan library yang membuat pengguna jadi lebih mudah dalam melakukan pemrograman.

Dalam artikel ini, setidaknya saya akan menjelaskan tentang software Arduino adalah apa beserta cara download, instal, dan pengenalan fungsinya. Berikut ini rincian penjelasannya:


Fungsi Arduino IDE

Fungsi integrated development environment atau IDE Arduino adalah sebagai software yang digunakan untuk menuliskan, memverifikasi, men-debug, mengkompilasi, dan meng-upload program (sketch) dari komputer ke-board Arduino.

Cara Download Arduino IDE

Untuk cara download softwareArduino IDE, kamu bisa mengikuti langkah berikut ini:

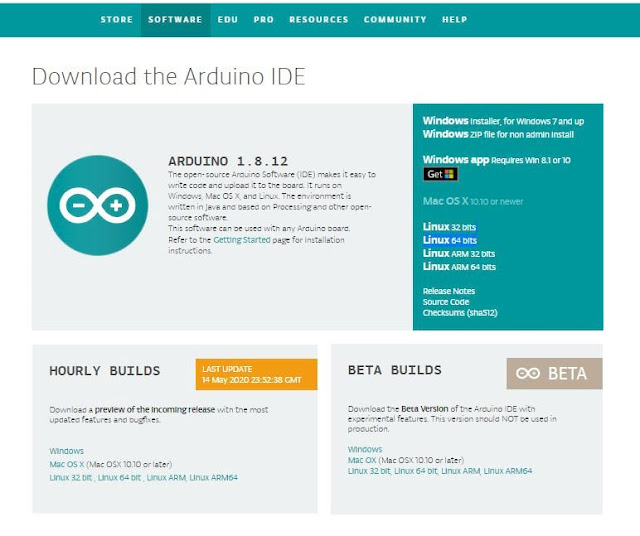

  1. Download aplikasi Arduino IDE di situs resminya arduino.cc. Pilih Windows installer paling atas.

  2. download aplikasi arduino

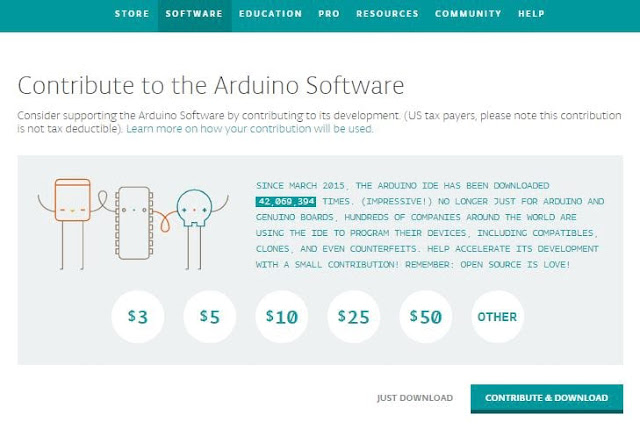

  3. Nanti akan muncul kotak dialog untuk download Arduino Software. Kamu tinggal memilih “Just Download”. Lihat gambar di bawah ini.

  4. aplikasi ide arduino
  5. Sampai disini kamu hanya perlu menunggu hingga proses downloadIDE Arduino berhasil.

Cara Instal Arduino IDE

Berikut ini adalah langkah-langkah cara menginstal Arduino IDE.

  1. Persetujuan Instalasi Software Arduino IDE

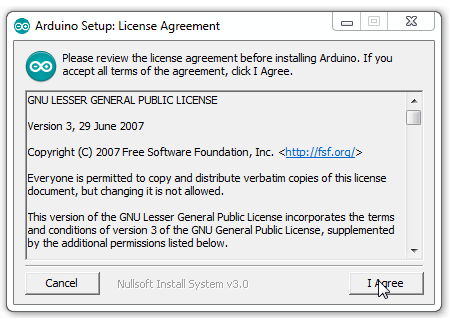

  2. Buka file yang di-download tadi dengan cara klik dua kali. Nantinya akan muncul persetujuan instalasi atau License Agreement seperti gambar berikut ini. Klik tombol “I Agree” untuk mulai menginstal.

    cara instal aplikasi arduino ide

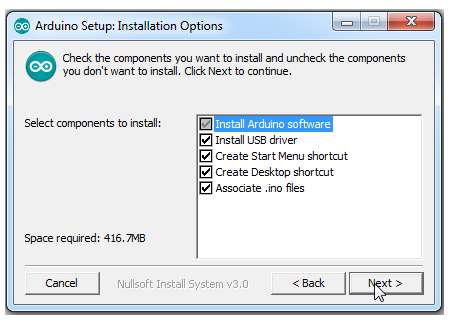

  3. Memilih Opsi Instalasi
  4. Selanjutnya masuk ke opsi instalasi. Kamu hanya perlu mencentang semua opsi lalu pilih “Next”.
    mengenal arduino ide

  5. Memilih Folder Penyimpanan
  6. Dalam tahap ini kamu diharuskan untuk memilih folder yang nantinya akan dijadikan tempat untuk menyimpan file instalasi aplikasi untuk Arduino IDE.

    Kamu bisa menentukan di disk mana ingin menyimpan file instalasi. Beberapa orang yang memiliki penyimpanan local disk yang cukup biasanya hanya langsung memilih "Next".

    Fungsi Arduino IDE

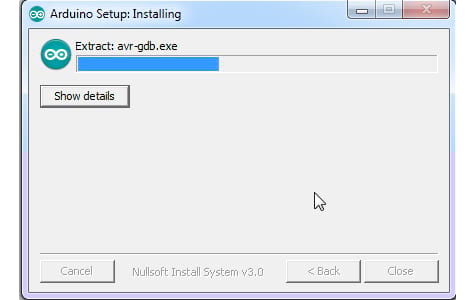

  7. Proses Ekstrak dan Instalasi Dimulai
  8. Di tahap ini kamu hanya perlu menunggu hingga proses instalasi selesai.

    belajar ide

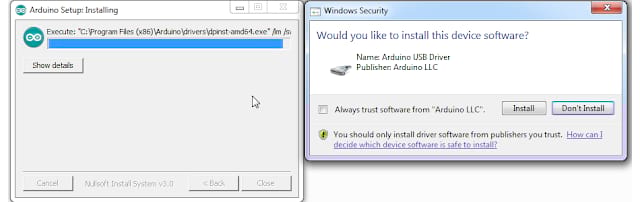

  9. Instal USB Driver
  10. Saat proses instalasi berlangsung, biasanya akan muncul pemberitahuan apakah ingin menginstal driver Arduino atau tidak.

    Driver Arduino berfungsi untuk mengenali dan melakukan komunikasi serial dengan board Arduino melalui port USB.

    Dalam tahap ini, alangkah baiknya jika kamu memilih untuk menginstal driver ini dengan cara klik tombol "Instal".

    cara menggunakan ide arduino

  11. Proses Instalasi Selesai
  12. Apabila proses instalasi sudah selesai, maka di layar komputer kamu akan muncul tampilan seperti berikut ini. Dalam hal ini kamu sudah bisa menekan tombol "Close".

    download software Arduino IDE

  13. Membuka Software Arduino IDE
  14. Setelah proses instalasi selesai, kamu bisa langsung membuka aplikasi Arduino IDE dengan mengklik langsung icon-nya di desktop-mu atau melalui start menu. Perhatikan gambar berikut ini.

    Tampilan Arduino IDE

  15. Tampilan Arduino IDE
  16. Saat kamu membuka aplikasinya, maka tampilan layar Arduino IDE yang muncul kurang lebih seperti gambar berikut ini.

    layar Arduino IDE
Sampai disini, proses instalasi sudah selesai dan software Arduino IDE bisa langsung digunakan untuk melakukan pengodingan.

Tetapi bagi kamu yang masih pemula dan baru pertama kali melihat software ini, maka alangkah baiknya untuk membaca pembahasan berikut ini.

Pengenalan TampilanSoftware Arduino IDE

Di Arduino IDE, program yang ditulis dinamakan sketch. Dimana sketch ini nantinya akan ditulis dalam suatu teks editor dan disimpan dengan ekstensi .ino.


Layaknya teks editor pada umumnya. Teks editor di Arduino IDE juga memiliki fungsi dasar yang akan memudahkanmu dalam menuliskan program seperti copy, cut, paste, search, dan replacing.

A. Penjelasan Menu Dasar Aplikasi Arduino IDE

Menu Dasar Aplikasi Arduino IDE




Menu-menu yang ada pada software Arduino IDE adalah sebagai berikut:

  1. Verify
  2. Fungsi verify pada Arduino adalahmemeriksa kode yang telah kamu buat. Apakah sudah sesuai kaidah pemrograman atau belum.

  3. Upload
  4. Menu ini berfungsi untuk mengupload sketch yang telah jadi ke board Arduino. Jika menggunakan menu ini maka otomatis Arduino IDE akan melakukan verify terlebih dahulu sebelum mengupload.

  5. New
  6. Berfungsi untuk membuat halaman sketch baru.

  7. Open
  8. Fungsinya untuk membuka sketch yang pernah kamu buat dan simpan sebelumnya.

  9. Save
  10. Berfungsi untuk menyimpan sketch yang telah kamu buat.

  11. Serial Monitor
  12. Berfungsi untuk membuka serial monitor yang merupakan jendela untuk menampilkan data apa saja yang dikirimkan atau dipertukarkan antara Arduino dan sketch pada port serialnya.

    Biasanya serial monitor ini digunakan untuk melakukan debugging tanpa menggunakan LCD. Baik itu untuk menampilkan nilai proses, pembacaan, atau bahkan pesan error.

  13. Keterangan Aplikasi
  14. Bagian ini berfungsi untuk menampilkan proses yang sedang berjalan di Arduino IDE dalam bentuk keterangan.

  15. Konsol Log
  16. Adalah tempat munculnya informasi error pada saat sketch program di verify atau di upload. Tampilan konsol log berupa suatu message box berwarna hitam yang fungsinya untuk menampilkan status seperti pesan error, compile, serta upload program.

  17. Baris Sketch
  18. Berisi keterangan tentang di baris ke berapa kursor diletakkan.

  19. Board dan Port
  20. Berfungsi menampilkan informasi tentang board dan port apa yang sedang ter-setting di Arduino IDE-mu.

B. Penjelasan Menu Bar

    1. Menu File

    Menu ini terdiri atas:

    Menu Tombol Pintasan Fungsi
    New Ctrl + N Membuka sketch baru
    Open Ctrl + O Membuka sketch yang tersimpan
    Open Recent Menampilkan sketch yang baru-baru dibuat
    Sketchbook Menampilkan semua sketch yang pernah dibuat
    Example Berisi contoh program dasar yang disediakan pengembang
    Close Ctrl + W Menutup jendela Arduino IDE
    Save Ctrl + S Menyimpan sketch atau perubahan yang baru-baru dibuat
    Save As Ctrl + Shift+ S Menyimpan sketch yang sementara dikerjakan tersimpan dengan nama berbeda.
    Page Setup Ctrl + Shift + P Mengatur tampilan halaman jika ingin melakukan print
    Print Ctrl + P Mengirim file sketch ke mesin printer
    Preference Ctrl + Comma Mengatur tampilan interface Arduino IDE
    Quit Ctrl + Q Menutup semua jendela Arduino IDE yang terbuka

    2. Menu Edit

    Menu ini terdiri atas :

    Menu Tombol Pintasan Fungsi
    Undo Ctrl + Z Mengembalikkan ke perubahan sebelumnya
    Redo Ctrl + Y Mengembalikkan ke perubahan selanjutnya
    Cut Ctrl + X Memindahkan teks terpilih dari editor ke clipboard
    Copy Ctrl + C Menduplikasi teks terpilih pada editor ke clipboard
    Copy for Rorum Ctrl + Shift + C Menduplikasi teks terpilih pada editor untuk ditampilkan di forum
    Copy as HTML Ctrl + Alt + C Menduplikasi teks terpilih ke clipboard dalam bentuk HTML
    Paste Ctrl + V Menyalin data yang terdapat padaclipboardke editor
    Select All Ctrl + A Memilih semua kode yang terdapat pada halaman editor
    Go to line Ctrl + L Pergi ke baris tertentu pada teks editor
    Comment/Uncomment Ctrl + Slash Memberi atau menghapus tanda komentar atau "//" pada kode
    Increase Indent Tab Menambahkan indentasi pada baris kode tertentu
    Decrease Indent Shift + Tab Mengurangi indentasi pada baris kode tertentu
    Find Ctrl + F Memunculkan jendela find dan replace yang berfungsi mengganti kata tertentu
    Find Next Ctrl + G Menemukan kata selanjutnya dari kata pertama yang berhasil ditemukan
    Find Previous Ctrl + Shift + G Menemukan kata sebelumnya dari kata pertama yang berhasil ditemukan


    3. Menu Sketch

    Menu ini terdiri atas:

    Menu Tombol Pintasan Fungsi
    Verify/Compile Ctrl + R Mengoreksi kesalahan penulisan sintaks dan melakukan kompilasi
    Upload Ctrl + U Mengirimkan program yang telah dikompilasi ke boardArduino
    Upload Using Programmer Ctrl + Shift + U Menuliskan bootloader ke dalam IC mikrokontroler
    Export Compiled Binary Ctrl + Alt + S Menyimpan file dengan ekstensi .hex. Yang bisa di upload ke board lain menggunakan tools berbeda
    Show Sketch Folder Ctrl + K Membuka folder sketch yang sedang dikerjakan
    Include Library Menambahkan library atau pustaka ke dalam sketch
    Add File Menambahkan file sketch yang telah disimpan dalam bentuk tab baru

    4. Menu Tools


    Meni ini terdiri atas:



    Menu Tombol Pintasan Fungsi
    Auto Format Ctrl + K Mengatur format kode pada jendela editor
    Archive Sketch Menyimpan sketch ke dalam file .zip
    Fix Encoding & Reload Memperbaiki kemungkinan perbedaan antara pengkodean peta karakter editor dan peta karakter sistem operasi yang lain
    Serial Monitor Ctrl + Shift + M Membuka jendela serial monitor
    Serial Plotter Ctrl + Shift + L Menampilkan informasi berupa grafik
    Board Mengonfigurasi jenis board yang digunakan
    Port Memilih port yang digunakan sebagai kanal komunikasi
    Programmer Melakukan pemrograman chip mikrokontroler tanpa menggunakan koneksi on board
    Burn Bootloader Memberi izin untuk menyalin program bootloader ke IC mikrokontroler

    5. Menu Help

    Menu ini bisa jadi solusi yang baik untuk memperoleh bantuan seputar bahasa pemrograman Arduino. Pasalnya di dalam menu ini terdapat beberapa file-file dokumentasi yang berkaitan dengan masalah yang sering muncul beserta penyelesaiannya.

    Di menu ini juga disediakan link menuju forum Arduino tempat kamu bisa menanyakan masalah atau berdiskusi terkait masalah yang ditemukan.


Penutup

Demikianlah pemaparan seputar software Arduino IDE yang berkaitan dengan cara download, instal, dan pengenalan fungsi dari tampilannya. Semoga apa yang saya paparkan di atas bisa bermanfaat bagi kamu. Terima kasih.
