Arduino Mega 2560: Pengertian, Harga, dan Spesifikasi
Arduino Mega 2560 adalah salah satu dari sekian banyaknya jenis papan sirkuit yang diciptakan oleh perusahaan resmi Arduino LLC.
Bagi beberapa orang, Arduino Mega 2560 masih merupakan sesuatu yang agak asing dan kurang diketahui.
Ini wajar saja, mengingat kebanyakan panduan dan tutorial hanya menggunakan Arduino Uno sebagai bahan praktiknya.
Berangkat dari permasalahan tersebut, disini saya akan menjelaskan kepada kamu segala hal yang menyangkut tentang Arduino Mega 2560.
Dimulai dari pengertian, gambar, spesifikasi, pinout, harga, dan beberapa penjelasan lainnya. Intinya selama itu masih satu topik dengannya, akan saya jelaskan. Yuks, mari kita simak penjelasan berikut ini.
Pengertian Arduino Mega 2560
Arduino Mega 2560 adalah suatu papan sirkuit dengan chip mikrokontroler Atmega2560 serta memiliki jumlah pin paling banyak diantara semua jenis Arduino lainnya.Perlu kamu ketahui juga bahwa jenis 2560 ini adalah versi perbaikan dari Arduino Mega yang sebelumnya.
Apa bedanya Arduino Mega 2560 dengan versi Arduino Mega sebelumnya?
Perbedaan paling mencoloknya terletak pada chip mikrokontroler yang digunakan.
Arduino Mega versi sebelumnya menggunakan chip mikrokontroler Atmega16U2, sementara versi yang sekarang menggunakan chip Atmega2560.
Selain itu, versi yang sekarang juga sudah tak lagi menggunakan chip FTDI untuk fungsi USB to serial converter seperti versi sebelumnya.
Fungsi Arduino Mega
Fungsi penggunaan Arduino Mega adalah sangat cocok untuk membuat project yang kapasitas ruang dalam tempat rangkaiannya besar.
Kapasitas memori yang lebih besar dibandingkan Arduino jenis lain membuat Arduino Mega cocok untuk project yang menggunakan banyak modul sekaligus.
Gambar Arduino Mega 2560
Bagi kamu yang penasaran seperti apa bentuk Arduino Mega 2560, berikut ini adalah tampilan gambarnya dari depan maupun belakang.
 |

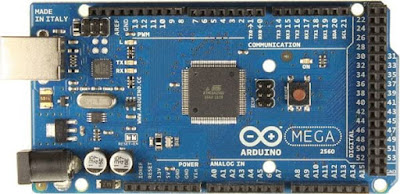

| Gambar Arduino Mega 2560 Tampak Depan |
 |

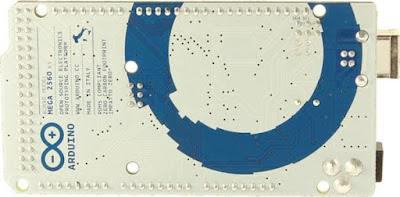

| Gambar Arduino Mega 2560 Tampak Belakang |
Perbedaan Arduino Mega dan Uno
Beberapa perbedaan Arduino Uno dan Mega yang paling mendasar yaitu:
| Aspek | Arduino Mega | Arduino Uno |
| Chip Mikrokontroler | Atmega2560 | Atmega328 |
| Jenis IC | SMD | SMD/DIP |
| Ukuran | Besar | Sedang |
| Pin Digital | 54 | 14 |
| Pin PWM | 15 | 6 |
| Pin Analog | 6 | 16 |
| Memori Flash | 256 KB | 32 KB |
| SRAM | 8 KB | 2 KB |
| EEPROM | 4 KB | 1 KB |
Perbedaan Arduino Mega Asli dan Palsu
Untuk membedakan mana versi Arduino Mega yang asli atau palsu, kamu perlu memerhatikan dan jeli pada beberapa poin penting. Berikut ini adalah ciri dari Arduino versi original.- Tulisan “ARDUINO” tercetak dengan baik serta simbol “TM” yang dapat terbaca jelas
- Bentuk huruf “O” pada akhiran kata “ARDUINO” yang tidak menyerupai kotak
- Gambar peta Italia di belakang papan yang tercetak jelas
- Jalur konektor antar komponen tampak rapi dan teranyam dengan indah
- Harga yang sedikit lebih mahal dari Arduino clone.
Kapan Harus Memilih Menggunakan Arduino Mega 2560?
Seperti yang kita ketahui bersama bahwa Arduino itu memiliki banyak varian dan punya kelebihan serta kekurangannya sendiri.Namun yang jadi pertanyaan, kapan kita harus memilih untuk menggunakan Arduino Mega? yaitu pada saat:
- Penggunaan lebih dari satu modul serial, seperti modul GSM dan GPS secara bersamaan.
- Ingin mengendalikan banyak komponen dalam satu rangkaian.
- Membutuhkan kapasitas memori Arduino yang besar.
Arduino Mega 2560 Specifications
Spesifikasi Arduino Mega 2560 bisa dilihat pada tabel berikut ini:| Jenis Mikrokontroler | Atmega2560 |
|---|---|
| Tegangan Operasional | 5 Volt |
| Tegangan Rekomendasi | 7-12 Volt |
| Batas Tegangan | 6-20 Volt |
| Pin Input/Output Digital | 54 |
| Pin PWM | 15 |
| Pin Input Analog | 16 |
| Arus Untuk Pin Digital | 40 mA |
| Arus Untuk Pin 3,3 V | 50 mA |
| Memori Flash | 256 KB (8 KB untuk bootloader) |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| Clock Speed | 16 MHz |
| Panjang | 10,1 cm |
| Lebar | 5,3 cm |
| Berat | 37 gram |

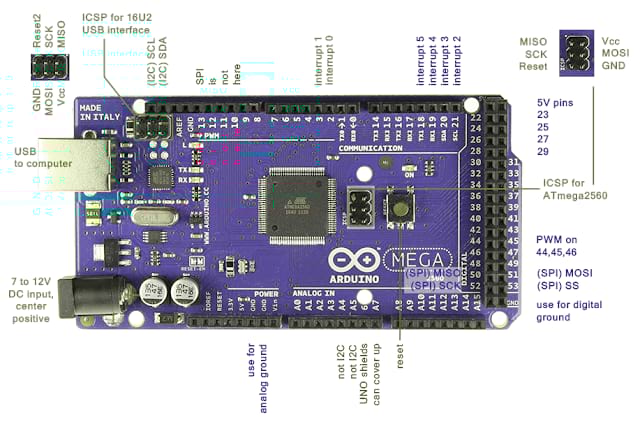

Arduino Mega 2560 Pinout
Jenis-jenis pin yang dimiliki oleh Arduino Mega 2560 antara lain:
| Kategori Pin | Nama Pin | Fungsi |
|---|---|---|
| Pin Input/Output Digital | 0-53 | Membaca sinyal digital 1 atau 0 |
| Pin Input Analog | A0-A5 | Membaca sinyal analog untuk diubah jadi sinyal digital |
| Pin Serial 0 | 0 (RX) dan 1 (TX) | Pin RX digunakan untuk menerima data serial dan pin TX untuk mengirim data serial TTL |
| Pin Serial 1 | 19 (RX) dan 18 (TX) | |
| Pin Serial 2 | 17 (RX) dan 16 (RX) | |
| Pin Serial 3 | 15 (RX) dan 14 (TX) | |
| Pin External Interrupt | 2 (Interrupt 0) | Memicu interupsi pada nilai yang rendah, meningkat, menurun, atau perubah nilai |
| 3 (Interrupt 1) | ||
| 21 (Interrupt 2) | ||
| 20 (Interrupt 3) | ||
| 19 (Interrupt 4) | ||
| 18 (Interrupt 5) | ||
| PWM | 2-13 dan 44-46 | Mendapatkan sinyal analog dari sinyal digital |
| SPI | Pin 50 (MISO) | Memungkinkan komunikasi SPI |
| Pin 51 (MOSI) | ||
| Pin 52 (SCK) | ||
| Pin 53 (SS) | ||
| I2C | Pin 20 (SDA) | Memungkinkan komunikasi I2C atau TWI |
| Pin 21 (SCL) | ||
| LED | Pin 13 | Menyalakan LED bawaan yang terhubung di pin 13 |
| Pin Tegangan | Pin VIN | Pin untuk memasukkan tegangan eksternal ke arduino |
| Pin 5 V | Pin yang menghasilkan tegangan 5 volt | |
| Pin 3,3 V | Pin yang menghasilkan tegangan 3,3 volt | |
| Pin GND | Meniadakan beda potensial jika terjadi kebocoran tegangan | |
| Pin IOREF | Memberikan referensi tegangan yang beroperasi pada microcontroller | |
| Pin Lainnya | Pin RESET | Menjalankan ulang program yang ada di Arduino |
| PIN AREF | Mengatur tegangan referensi eksternal sebagai batas atas untuk pin input analog |
Arduino Mega 2560 Datasheet dan Schematic
Pada poin sebelumnya, yang jadi fokus pembahasan hanya terletak pada pin-nya. Bagaimana jika kita ingin tahu lebih lanjut tentang komponen lainnya?Nah, disini saya telah menyediakan file bentuk pdf tentang datasheet dan schematic Arduino Mega 2560.
Didalamnya sudah mencakup komponen yang terdapat pada Arduino Mega 2560 beserta cara kerjanya. Jadi bisa langsung kamu unduh dan pelajari detail lengkapnya.
Harga Arduino Mega 2560
Untuk masalah harga, kamu bisa membeli dalam kisaran Rp.90.000 – Rp.130.000 untuk versi clone, sedangkan untuk yang versi originalnya sekitar Rp.200.000 ke atas. Tentu saja, harga papan Arduino ini sudah termasuk dengan kabel pendukungnya. Untuk versi originalnya, kamu bisa membelinya disini.Kamu bisa membelinya di beberapa toko online terkenal seperti di Tokopedia, Shopee, Bukalapak, dan yang lainnya.
Penutup
Demikianlah paparan dari saya seputar Arduino Mega versi 2560. Bilamana ada yang ingin ditanyakan, tak usah ragu untuk menuliskannya pada kolom komentar. Terima Kasih!Jangan Lewatkan:
